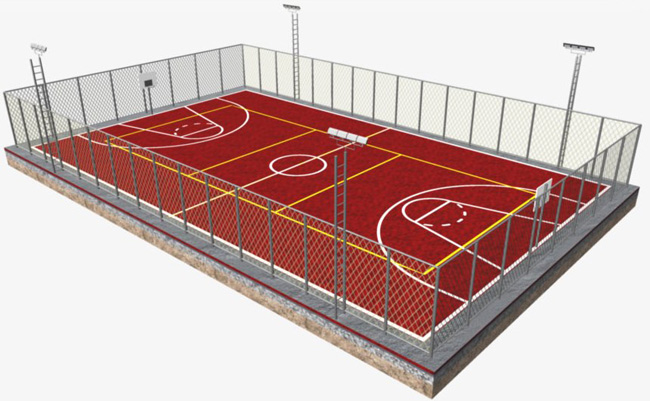

BASKETBOL SAHASI TEKNİK ŞARTNAMESİ

ALTYAPI İŞLERİ
ÇEVRE HATIL İŞLERİ
o Sahanın yapılacağı alanda aplikasyon çalışması yapıldıktan sonra zemin sıfır koduna gelecek şekilde tesviye edilir.
o Hafriyat çalışması yapıldıktan sonra, çevre hatılı için 25 cm derinlikte kazı yapılır.
o Kazı yapılan yere 25cm genişliğinde 50cm yüksekliğinde çift yüzeyli ahşap kalıp bağlanır. Kalıp İçerisine Ø 10mm çaplı üç alt üç üst demir donatı yerleştirilir.
o Yerleştirilen demir donatıya 25cm ara ile Ø8mm çaplı etriyeler bağlanır.
o Etriyeler bağlandıktan sonra çevre direklerin geleceği yerlere 3m ara ile(Ø 76x3mm) ankraj boruları kalıp içerisinde demir donatıya sabitlenir.
o Çevre kalıplarına BS 20(C 20) Hazır beton dökülerek betonarme hatıl oluşturulur.
ZEMİN DOLGU TÜRLERİ
BETON ZEMİN; (Tartan-Çim halı Uygulamada)
 Beton hatılın çevrelediği saha içerisine 5cm (16-22mm) 2’nolu kırmataş serilerek tesviyesi yapılır.
 Tesviyesi yapılan kırmataş üzerine% 0,005(Binde beş)eğim verilerek (12-15)Cm hasır çelik donatılı BS 20(C-20) hazır beton dökülerek tesviyesi yapılır.
ASFALT ZEMİN; (Akrilik-Çim Halı-Tartan uygulamada)
 Beton hatılın çevrelediği saha içerisine (10-15)cm stabilize malzeme veya plentmix dolgu yapılarak vibrasyonlu silindir ile sıkıştırılır.
 Sıkıştırılan zemin üzerine% 0,005(Binde beş) eğim verilerek (5-7)cm sıfır(0) yüzey asfaltı serilir ve silindirlenir.
BETON ÜZERİ ASFALT ZEMİN; (Akrilik-Çim Halı-Tartan uygulamada)
 Beton hatılın çevrelediği saha içerisine 5cm(16-22mm) 2’nolu kırmataş serilerek tesviyesi yapılır.
 Tesviyesi yapılan kırmataş üzerine% 0,005(Binde beş) eğim verilerek (12-15)Cm hasır çelik donatılı BS 20(C-20) hazır beton dökülerek tesviyesi yapılır.
 Beton zemin üzerine (5-7)cm sıfır(0) yüzey asfaltı asfalt serilir ve silindirlenir.
DEMİR BORU İŞLERİ
• Alt yapı tamamlandıktan sonra beton hatıla ankre edilen(Ø 76x3mm) borulara 4 m. yüksekliğinde (Ø 60x2mm)borular dikey olarak kaynakla monte edilir.
• Dikmelere 3 sıra (üst, orta ve alt) Ø 60x2mm borular yatay olarak kaynakla monte edilir.
• Köşelere, kısa ve uzun kenarlara (Ø 60x2mm) borular diyagonal olarak kaynakla bağlanır.
• Aydınlatma için sahanın uzun kenarlarına toplam 4 adet 5m yüksekliğinde (Ø 76x3mm) borular merdivenli olarak konstrüksiyona kaynakla bağlanır.
• Konstrüksiyona istenilen yerde(Ø 60x2mm)borudan bir adet menteşeli kapı yapılır.
• Tüm Demir imalatı Pas önleyici koruyucu son kat parlak boyanın özelliklerini birleştirerek sunan, sentetik reçineli özel metal antipas boya ile(Nefti Yeşil) renkte boyanır.
TEL ÇİT ve FİLE İŞLERİ
• Saha etrafı 4m yüksekliğinde 3,5 mm et kalınlığında, 40x40mm göz aralığında, daldırma galvanizli PVC kaplı helezon tel örgü ile kaplanır.
• Tel örgü gerdirilip bağlantıları yapıldıktan sonra, saha etrafına 2 sıra gelecek şekilde 5 mm çelik halat gerdirilir, daha sonra gerdirilen çelik halatlar klemenslerle sabitlenir.
AYDINLATMA ve ELEKTİRİK İŞLERİ
• Merdivenli olarak imal edilen projektör direklerine 4-8 ad.(Saha ölçülerine göre değişkenlik gösterir) İthal 400 W Metal Halide ampullü projektörler monte edilir.
• Elektrik bağlantıları TSE belgeli kauçuk izoleli 4x4 NYY’ Kablo ile yapılır.
• Panoya kadar Elektrik Tesisatı döşenip Projektörler çalışır vaziyette teslim edilir.
POTA ve DİREK İŞLERİ
• Mapaları yerleştirilmiş zemine projeye uygun olan ekipmanların montajı yapılır.(Basket Potası, Tenis- Voleybol Direkleri, vs.)
ZEMİN KAPLAMA İŞLERİ
TARTAN ZEMİN
o Kürünü tamamlamış beton veya asfalt zemin yüzeyi temizlenerek, toz ve yabancı maddelerden arındırılır.
o Uygulanacak malzemenin tutuculuğunu artırmak için yüzeye Primer(Astar) uygulaması yapılır.
o Astar katmanın ardından (1-4)mm Çapında( özel seçilmiş)Siyah SBR Granüller %20 Poliüretan Binder karıştırılarak Finişer ile 8mm kalınlığında serilir.
o Serilen malzemenin yaklaşık 24 saat kürünü tamamlaması beklenir.
o Kür süresi sonunda (1-4)mm Çaplarında(Yüksek Mukavemetli ve UV ışınlarına dayanıklı) Renkli TPV ya da EPDM Granüller, %20 oranında Poliüretan Binder karıştırılarak Finişer ile 7mm Kalınlığında serilir.
o Oluşturulan elastik zemin üzerine projeye uygun oyun çizgileri akrilik boya kullanılarak çizilir ve saha kullanıma hazır hale getirilir.
AKRİLİK ZEMİN (Asfalt üzerine uygulanır)
o Kürünü tamamlamış asfalt zemin yüzeyi temizlenerek, toz ve yabancı maddelerden arındırılır.
o Uygulanacak malzemenin tutuculuğunu artırmak için yüzeye Primer(Astar) uygulaması yapılır.
o Astar uygulamasının ardından zemindeki gözenekleri kapatmak için Resurfecer katmanı uygulanır.
o Daha sonra zemine üç Kat Coushion(toz SBR karışımı) uygulanarak Elastik katman oluşturulur.(talebe göre)
o Oluşturulan katman üzerine iki Kat Akrilik boya uygulaması yapılır.
o Akrilik boya üzerine projeye uygun olarak oyun çizgileri çizilir ve saha kullanıma hazır hale getirilir.
SUNİ ÇİM HALI
o Hazırlanan beton veya asfalt zemin üzerine Geotekstil Kırçıllı keçe ıslatılarak serilir.
o Serilen keçe üzerine Kum ve Granül Dolgulu( 5 Yıl Garantili, 20-26 MM) Çim Halı serilir. (Teknik Özellikler Halı Çeşitlerine göre değişiklik göstermektedir)
o Serilen Çim Halının, ek yerleri 20 cm, Çizgi araları,30cm genişliğinde helmetin bezi yardımı ile çift kompenantlı özel poliüretan yapıştırıcı kullanılarak yapıştırılır.
o Saha Oyun çizgileri, projeye uygun olarak kesilerek yerleştirilir.
o Halı içine 22-30Kg/m2(Kullanılan Halı çeşidine göre değişkenlik gösterir) Elenmiş, yıkanmış, fırınlanmış özel silis kum dökülür.
o Serilen kum malzemesi fırçalanır ve saha oyun oynamaya hazır halde teslim edilir.
